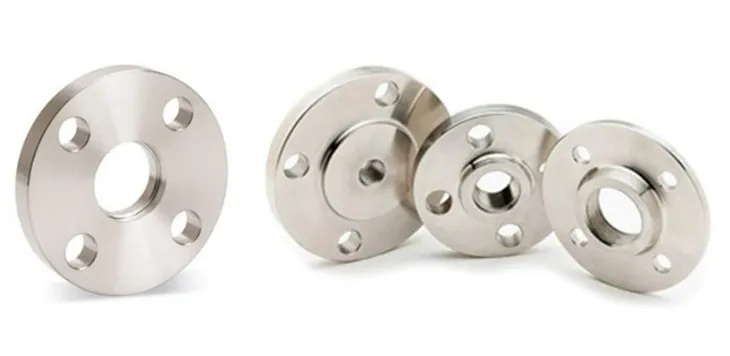

DIN EN 1092-1 Kołnierze stalowe

DIN EN 1092-1 to norma europejska określająca wymagania dotyczące kołnierzy okrągłych wykonanych ze stali do rur, zaworów, złączek i akcesoriów. Tytuł normy brzmi: „Kołnierze i ich złącza – Kołnierze okrągłe do rur, zaworów, kształtek i akcesoriów, z oznaczeniem PN – Część 1: Kołnierze stalowe”.



Oto kluczowe aspekty kołnierzy stalowych DIN EN 1092-1:



Zakres:

Norma obejmuje szeroką gamę kołnierzy stalowych stosowanych w systemach rurociągów, podając specyfikacje dotyczące ich projektu, wymiarów, materiałów i wartości ciśnienia.









Rodzaje kołnierzy:



DIN EN 1092-1 definiuje różne typy kołnierzy stalowych, w tym kołnierze spawane, kołnierze wsuwane, gwintowane i ślepe. Każdy typ ma specyficzne cechy konstrukcyjne i zastosowania.

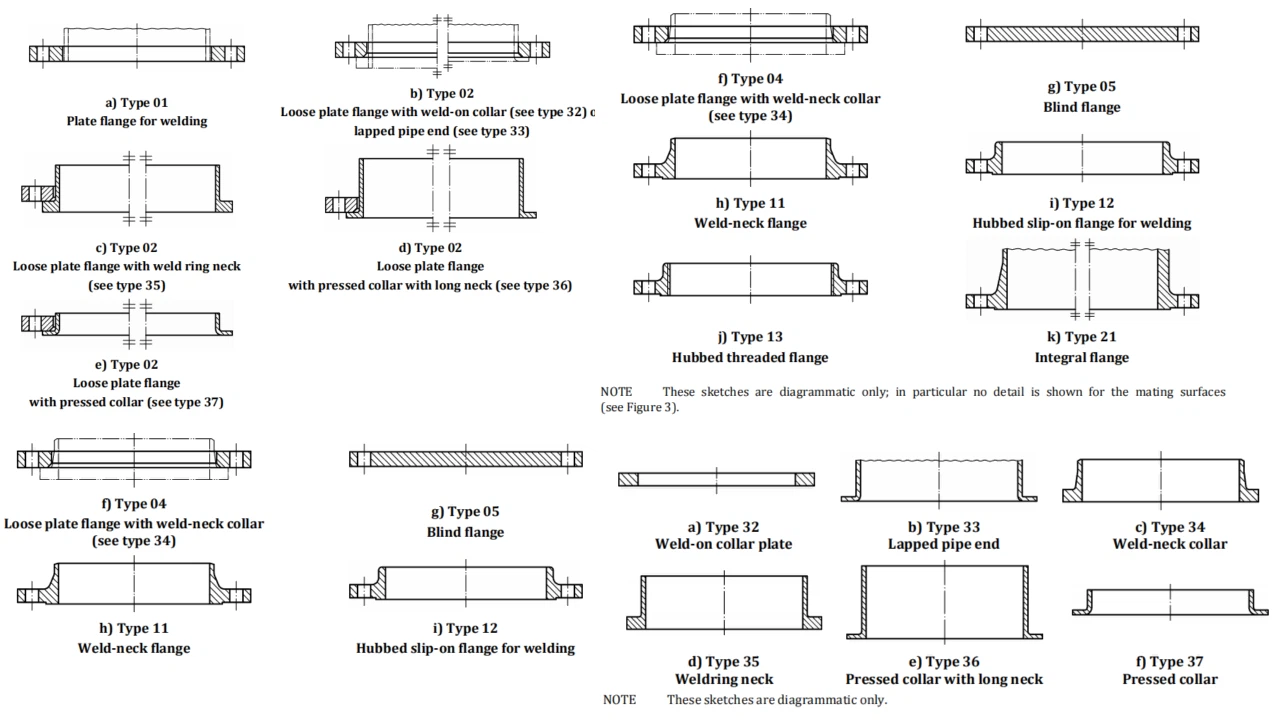

EN 1092-1:2018 Rodzaje kołnierzy i kołnierzy stalowych
Nr typu	Opis
1	Kołnierz płytowy do spawania
2	Luźny kołnierz płytowy z przyspawanym kołnierzem płytowym lub do docieranego końca rury
4	Luźny kołnierz płytowy z kołnierzem spawanym
5	Zaślepka

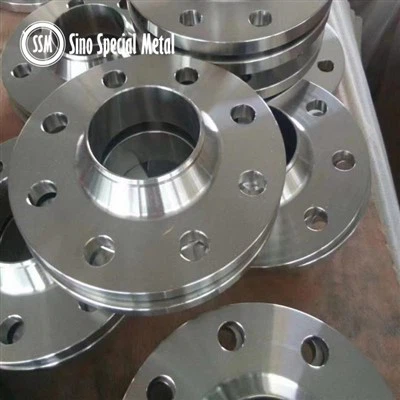

11	Kołnierz z szyjką do spawania
12	Kołnierz nasuwany z piastą do spawania
13	Kołnierz gwintowany z piastą
21 a	Zintegrowany kołnierz
32 b	Kołnierz płytkowy do przyspawania
33 a, b	Docierany koniec rury
34 b	Kołnierzyk ze spawanym kołnierzem
35 b	Szyjka spawalnicza
36 b	Wciskany kołnierzyk z długą szyją
37 b	Wciskany kołnierz
UWAGA Numery typów nie są następujące po sobie, aby umożliwić ewentualne przyszłe uzupełnienia. a Jest to integralna część urządzenia ciśnieniowego lub komponentu. b Typy o numerach 32, 33, 35, 36 i 37 są przeznaczone do stosowania z kołnierzami typu 02, a numer typu 34 do stosowania z kołnierzami typu 04.





Oznaczenie ciśnienia (PN):



Kołnierze są oznaczone „PN” (ciśnienie nominalne), po którym następuje wartość liczbowa wskazująca ciśnienie znamionowe. Na przykład PN6, PN10, PN16, PN25, PN40 i wyższe są powszechnymi oznaczeniami ciśnienia.



Zunifikowany system:



DIN EN 1092-1 ustanawia ujednolicony system specyfikacji i klasyfikacji kołnierzy stalowych w Unii Europejskiej. Promuje to spójność i wymienność w różnych zastosowaniach i branżach.



Wymiary i oznaczenia:



Norma zawiera szczegółowe specyfikacje wymiarów kołnierzy, w tym średnicę zewnętrzną, średnicę otworu, grubość i wymiary całkowite. Wymagania dotyczące oznakowania zapewniają właściwą identyfikację i zgodność.





Materiały:



DIN EN 1092-1 dotyczy materiałów używanych do produkcji kołnierzy stalowych. Umożliwia stosowanie różnych materiałów, w tym stali węglowej, stali nierdzewnej i stali stopowej, w zależności od specyficznych wymagań aplikacji.



Aplikacje:



Kołnierze te są szeroko stosowane w systemach rurociągów w różnych gałęziach przemysłu, takich jak ropa i gaz, przemysł chemiczny, petrochemiczny, energetyka i nie tylko. Ich zastosowania obejmują środowiska od niskiego do wysokiego ciśnienia.



Interoperacyjność:



Norma promuje interoperacyjność poprzez zapewnienie wspólnego zestawu wytycznych, zapewniających, że kołnierze stalowe wyprodukowane zgodnie ze standardami DIN EN 1092-1 mogą być stosowane zamiennie w różnych systemach.



DIN EN 1092-1 odgrywa kluczową rolę w standaryzacji kołnierzy stalowych, ułatwiając wydajne i niezawodne połączenia w systemach rurociągów w Europie i poza nią.
