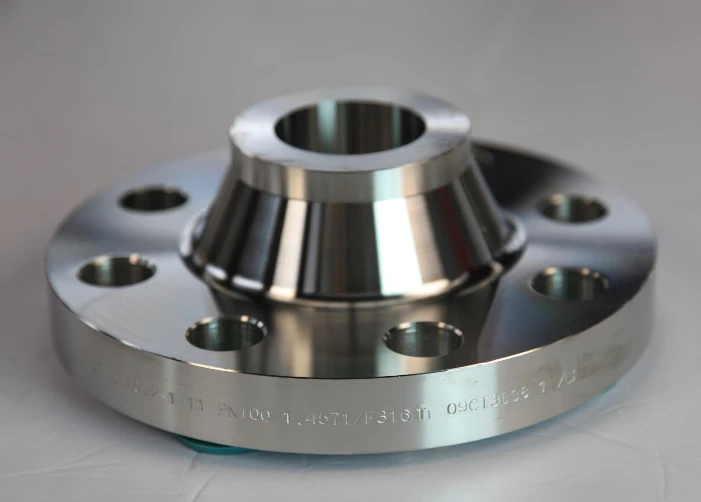

Kołnierz szyjkowy do spawania (kołnierz WN)to rodzaj kołnierza z długą, zwężającą się szyjką (piastą), która wystaje z podstawy kołnierza. Szyjka kołnierza zapewnia wzmocnienie połączenia i ułatwia płynne przejście od kołnierza do rury. Kołnierze szyjkowe są przyspawane do rury, tworząc mocne i trwałe połączenie. Są powszechnie stosowane w systemach rurociągów wysokociśnieniowych i wysokotemperaturowych, gdzie niezawodność i odporność na wycieki mają kluczowe znaczenie.

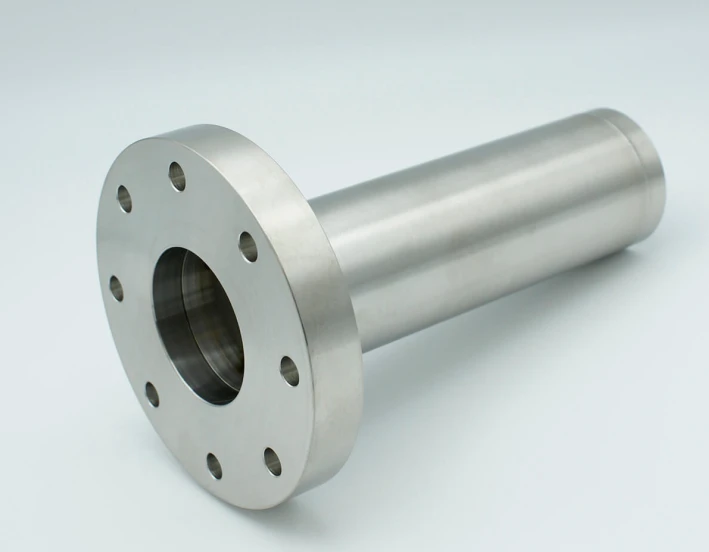

Z drugiej strony,kołnierz z długą szyjką do przyspawania (kołnierz LWN)jest odmianą kołnierza szyjkowego z przedłużoną szyjką (bębenkiem) w porównaniu ze standardowym kołnierzem szyjkowym. Dłuższa szyjka długiego kołnierza do spawania zapewnia dodatkowe wzmocnienie i elastyczność w projektowaniu systemu rurociągów. Kołnierze z długimi szyjkami do spawania są często stosowane w zastosowaniach, w których wymagana jest dodatkowa przestrzeń na izolację, oprzyrządowanie lub dostęp do systemu rurociągów. Można je powszechnie spotkać w wymiennikach ciepła, zbiornikach ciśnieniowych i reaktorach, gdzie kołnierz musi być przymocowany do wystającego lub zagłębionego końca rury.
Wspólne specyfikacje:
ANSI/ASME B16.5: Niniejsza norma obejmuje wymiary, wartości znamionowe ciśnienia i temperatury, materiały i tolerancje kołnierzy z szyjką spawaną w rozmiarach od NPS 1/2 do NPS 24.
ASME B16.47: Norma ta obejmuje dwie serie – serię A (MSS SP-44) i serię B (API 605) – obejmujące kołnierze z szyjką spawaną i kołnierze zaślepiające o dużej średnicy. Kołnierze serii A są cięższe i mają większą średnicę rozstawu śrub w porównaniu do kołnierzy serii B.
Kołnierze z szyjką spawaną i kołnierze z długą szyjką do spawania to typy kołnierzy powszechnie stosowanych w instalacjach rurowych, ale mają wyraźne różnice w ich konstrukcji, zastosowaniu i użytkowaniu. Oto szczegółowe porównanie:
Kołnierze do spawania:
1. Projekt:
- Kołnierze z szyjką spawaną mają długą, stożkową piastę, która zapewnia wzmocnienie kołnierza i ułatwia płynne przejście od rury do kołnierza.
2. Zastosowanie:
- Kołnierze z szyjką spawaną są zwykle stosowane w zastosowaniach wysokociśnieniowych i wysokotemperaturowych, gdzie kołnierz będzie poddawany znacznym obciążeniom i naprężeniom.
3. Spawanie:
- Kołnierze te są przyspawane do rury, zapewniając mocne i trwałe połączenie. Spawanie zapewnia szczelne uszczelnienie i zwiększa integralność strukturalną złącza.
4. Wyrównanie:
- Dzięki swojej konstrukcji kołnierze z szyjką spawaną zapewniają prawidłowe ustawienie otworów na śruby, co upraszcza montaż i zmniejsza ryzyko nieprawidłowego ustawienia podczas montażu.
5. Ocena ciśnienia:
- Kołnierze z szyjką spawaną są dostępne w różnych wartościach ciśnienia i rozmiarach, aby dostosować się do różnych wymagań systemów rurociągów.
Kołnierze z długą szyjką do spawania:
1. Projekt:
- Kołnierze z długą szyjką do spawania mają przedłużoną szyjkę lub cylinder, zapewniając dodatkowe wzmocnienie i umożliwiając łatwiejsze spawanie z rurą. Długość szyjki jest zazwyczaj dłuższa w porównaniu ze standardowymi kołnierzami z szyjką spawaną.
2. Zastosowanie:
- Kołnierze z długą szyjką do spawania są powszechnie stosowane w zastosowaniach, w których potrzebne jest dodatkowe wsparcie, na przykład w środowiskach pod wysokim ciśnieniem, w wysokiej temperaturze lub w środowiskach korozyjnych.
3. Spawanie:
- Podobnie jak kołnierze z szyjką spawaną, kołnierze z długą szyjką spawaną są przyspawane do rury. Wydłużona szyjka zapewnia większą powierzchnię spawania, co zwiększa wytrzymałość i integralność złącza.
4. Elastyczność:
- Kołnierze z długą szyjką do spawania zapewniają większą elastyczność w zakresie wyrównania i pozycjonowania w porównaniu ze standardowymi kołnierzami do spawania. Można je stosować w zastosowaniach, w których konieczne jest podniesienie lub opuszczenie rury w celu wyrównania.
5. Zastosowania specjalistyczne:
- Kołnierze z długą szyjką do spawania są często stosowane w specjalistycznych zastosowaniach, takich jak wymienniki ciepła, zbiorniki ciśnieniowe i reaktory, gdzie może zaistnieć potrzeba przymocowania kołnierza do wystającego lub zagłębionego końca rury.
Podsumowując, podczas gdy zarówno kołnierze z szyjką spawaną, jak i kołnierze z długą szyjką do spawania są używane do zastosowań wysokociśnieniowych i umożliwiają spawanie z rurą, kołnierze z długą szyjką do spawania zapewniają dodatkowe wzmocnienie i elastyczność, dzięki czemu nadają się do specjalistycznych zastosowań wymagających dodatkowego wsparcia i precyzji wyrównania.
