POŁĄCZENIE NAKŁADKOWE KLASY 300 (W CALACH)

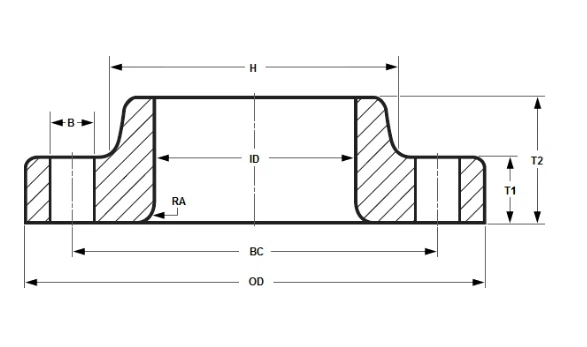

Wymiary kołnierza złącza zakładkowego klasa 300 w calach (ASME B16.5)
| KOŁNIERZ | Wewnątrz | Poza | Koło śruby (BC) | H | T1 | T2 | RA | Otwór na śrubę (B) | Liczba otworów na śruby |
| NPS | Średnica | Średnica | |||||||
| 1/2″ | 0.90″ | 3.75″ | 2.62″ | 1.50″ | 0.56″ | 0.88″ | .12″ | 0.62″ | 4 |
| 3/4″ | 1.11″ | 4.62″ | 3.25″ | 1.88″ | 0.62″ | 1.00″ | .12″ | 0.75″ | 4 |
| 1″ | 1.38″ | 4.88″ | 3.50″ | 2.12″ | 0.69″ | 1.06″ | .12″ | 0.75″ | 4 |
| 1-1/4″ | 1.72″ | 5.25″ | 3.88″ | 2.50″ | 0.75″ | 1.06″ | .19″ | 0.75″ | 4 |
| 1-1/2″ | 1.97″ | 6.12″ | 4.50″ | 2.75″ | 0.81″ | 1.19″ | .25″ | 0.88″ | 4 |
| 2″ | 2.46″ | 6.50″ | 5.00″ | 3.31″ | 0.88″ | 1.31″ | .31″ | 0.75″ | 8 |
| 2-1/2″ | 2.97″ | 7.50″ | 5.88″ | 3.94″ | 1.00″ | 1.50″ | .31″ | 0.88″ | 8 |
| 3″ | 3.60″ | 8.25″ | 6.62″ | 4.62″ | 1.12″ | 1.69″ | .38″ | 0.88″ | 8 |
| 3-1/2″ | 4.10″ | 9.00″ | 7.25″ | 5.25″ | 1.19″ | 1.75″ | .38″ | 0.88″ | 8 |
| 4″ | 4.60″ | 10.00″ | 7.88″ | 5.75″ | 1.25″ | 1.88″ | .44″ | 0.88″ | 8 |
| 5″ | 5.69″ | 11.00″ | 9.25″ | 7.00″ | 1.38″ | 2.00″ | .44″ | 0.88″ | 8 |
| 6″ | 6.75″ | 12.50″ | 10.62″ | 8.12″ | 1.44″ | 2.06″ | .50″ | 0.88″ | 12 |
| 8″ | 8.75″ | 15.00″ | 13.00″ | 10.25″ | 1.62″ | 2.44″ | .50″ | 1.00″ | 12 |
| 10″ | 10.92″ | 17.50″ | 15.25″ | 12.62″ | 1.88″ | 3.75″ | .50″ | 1.12″ | 16 |
| 12″ | 12.92″ | 20.50″ | 17.75″ | 14.75″ | 2.00″ | 4.00″ | .50″ | 1.25″ | 16 |
| 14″ | 14.18″ | 23.00″ | 20.25″ | 16.75″ | 2.12″ | 4.38″ | .50″ | 1.25″ | 20 |
| 16″ | 16.19″ | 25.50″ | 22.50″ | 19.00″ | 2.25″ | 4.75″ | .50″ | 1.38″ | 20 |
| 18″ | 18.20″ | 28.00″ | 24.75″ | 21.00″ | 2.38″ | 5.12″ | .50″ | 1.38″ | 24 |
| 20″ | 20.25″ | 30.50″ | 27.00″ | 23.12″ | 2.50″ | 5.50″ | .50″ | 1.38″ | 24 |
| 22″ | 22.25″ | 33.00″ | 29.25″ | 25.25″ | 2.63″ | 5.75″ | .50″ | 1.63″ | 24 |
| 24″ | 24.25″ | 36.00″ | 32.00″ | 27.62″ | 2.75″ | 6.00″ | .50″ | 1.62″ | 24 |
W przypadku kołnierza zakładkowego klasy 300 zgodnego z normami ASME B16.5, poniżej znajdują się przybliżone wymiary w calach dla typowych rozmiarów:
Nominalny rozmiar rury (NPS):Zakres średnic od 1/2 cala (DN 15) do 24 cali (DN 600) i większych.
Średnica zewnętrzna (OD):OD zmienia się w zależności od NPS. Na przykład średnica zewnętrzna kołnierza 1/2- cala wynosi około 4,25 cala, podczas gdy średnica zewnętrzna kołnierza 24- cala wynosi około 35,50 cala.
Średnica otworu (BD):Średnica otworu kołnierza złącza zakładkowego odpowiada średnicy wewnętrznej (ID) rury, do której jest on przymocowany. Zwykle jest taki sam jak nominalny rozmiar rury (NPS).
Grubość (T):Grubość kołnierza złącza zakładkowego jest stosunkowo jednolita i zazwyczaj odpowiada grubości rury, z którą jest on używany.
Średnica piasty (HD):Średnica piasty kołnierza złącza zakładkowego jest zazwyczaj większa niż średnica zewnętrzna, aby umożliwić łatwy montaż na rurze.
Całkowita długość przez piastę (LTH):Wymiar ten, będący odległością od czoła kołnierza do końca piasty, również zwiększa się wraz z rozmiarem kołnierza.
Grubość kołnierza:Grubość kołnierza zmienia się w zależności od klasy ciśnienia.
Wymiary te są przybliżone i mogą się nieznacznie różnić w zależności od producenta i specyficznych wymagań. Należy koniecznie zapoznać się z normą ASME B16.5 lub specyfikacjami producenta, aby uzyskać dokładne wymiary dla określonego rozmiaru kołnierza złącza zakładkowego.
