Co to są kołnierze rurowe?
Kołnierze Ogólne
Kołnierze służą do łączenia rur, zaworów, pomp i innych urządzeń w celu budowy systemu rurociągów. Dodatkowo ułatwia czyszczenie, kontrolę i dostosowywanie. Zazwyczaj kołnierze są spawane lub skręcane. Dwa kołnierze są skręcone ze sobą za pomocą szczeliwa między nimi, aby utworzyć połączenie kołnierzowe.
Najczęściej stosowanymi typami kołnierzy w przemyśle petrochemicznym i chemicznym są.
Wszystkie typy z wyjątkiem kołnierza Lap Joint są wyposażone w podniesioną powierzchnię kołnierza.
Komponenty do kołnierzy
Kołnierze rurowe są tworzone z różnych materiałów, w tym stali nierdzewnej, żeliwa, aluminium, mosiądzu, brązu i tworzyw sztucznych, ale najczęstszym materiałem jest stal węglowa, która została kuta i obrabiana.
Ponadto w przypadku zastosowań specjalistycznych kołnierze, takie jak złączki i rury, są często wyłożone wewnętrznie warstwami materiałów o zupełnie innej jakości niż same kołnierze.
W większości przypadków materiał kołnierza jest określany podczas doboru rury; kołnierze są zwykle wykonane z tego samego materiału co rura.
O ile nie zaznaczono inaczej, wszystkie kołnierze omówione na tej stronie są zgodne z normami ASME i ASTM. ASME B16.5 omawia wymiary, tolerancje wymiarów itp., podczas gdy ASTM opisuje różne właściwości materiałów.
Pomiary dla kołnierzy
Każdy kołnierz ASME B16.5 ma zestaw zalecanych wymiarów. Jeśli kreślarz w Japonii, osoba przygotowująca prace w Kanadzie lub monter rur w Australii odnosi się do kołnierza z szyjką spawaną NPS 6, klasa 150, harmonogram 40 ASME B16.5, wówczas odnosi się do kołnierza przedstawionego poniżej.
W przypadku zamówienia kołnierza dostawca chce poznać jakość materiału. ASTM A105 to kuty kołnierz ze stali węglowej, a A182 to kuty kołnierz ze stali nierdzewnej.
Dlatego prawidłowe zamówienie u dostawcy musi określać dwie normy.

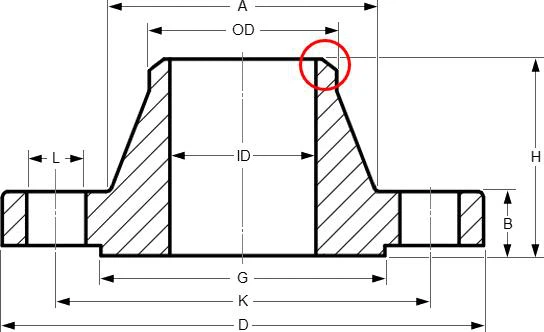

Spawanie Kołnierz szyjny NPS 6, klasa 150, harmonogram 40, ASME B16.5 / ASTM A105
A - Ř192,1|śr. zewn. - Ø168,3|L - Ø22,4|ID - Ø154,1|G - Ř215,9|K - Ř241,3|D - Ř279,4|B - 25.4|H - 88.9|Wysokość RF - 1,6
Kołnierz powyżej ma 8 otworów na śruby i skos spawalniczy 37,5 stopnia (czerwone kółko). Wszystkie podane wymiary podane są w milimetrach. Podniesionej powierzchni czołowej (RF) nie trzeba określać, ponieważ ASME B16.5, każdy kołnierz jest standardowo dostarczany z podniesioną powierzchnią czołową. Należy określić tylko inną konstrukcję (połączenie pierścieniowe (RTJ), płaska powierzchnia czołowa (FF) itp.
Kołnierzowe połączenia śrubowe
Śrubowe połączenie kołnierzowe to połączenie wielu złożonych elementów (kołnierz, śruby, uszczelki, proces, temperatura, ciśnienie, medium). Wszystkie te czynniki są ze sobą powiązane i zależą od siebie, aby uzyskać dobry wynik.
Krytyczna dla niezawodności połączenia kołnierzowego jest kompetentna kontrola procedury wykonywania połączeń.
Typowe śrubowe połączenie kołnierzowe
Od wielu lat branża zdała sobie sprawę ze znaczenia instalacji i montażu.
W Europie nacisk położono na zapewnienie, że wykonywanie połączeń jest wykonywane przez przeszkolonych i zatwierdzonych ekspertów, co zaowocowało opracowaniem TS EN 1591 część 4, europejskiego standardu technicznego. Niniejsza norma dotyczy techników zajmujących się połączeniami śrubowymi i ich przełożonych, odpowiedzialnych inżynierów, którzy usuwają, montują i dokręcają połączenia śrubowe ważnych systemów ciśnieniowych o dowolnej konfiguracji.
Norma zawiera metodologię szkolenia i oceny techników zajmujących się wytwarzaniem i demontażem połączeń kołnierzowych i można ją porównać z wymaganiami szkoleniowymi dla spawaczy wykonujących prace związane ze zbiornikami ciśnieniowymi. Jej publikacja podkreśla znaczenie kompetentnego nadzoru nad procesem wykonywania złączy w zapewnieniu szczelności kołnierza.
Skręcane połączenie kołnierzowe może przeciekać z kilku powodów, w tym z uszczelki.
Nawet jeśli wszystkie złożone, współzależne elementy połączenia kołnierzowego ze złączem śrubowym działają w idealnej harmonii, najważniejszym czynnikiem decydującym o powodzeniu lub niepowodzeniu tego połączenia kołnierzowego ze złączem śrubowym będzie zwrócenie uwagi instalatora na prawidłowe procedury instalacji i montażu. Jeśli zostanie wykonany prawidłowo, zespół pozostanie szczelny przez zamierzony okres użytkowania.
Nadal istnieje wiele specjalnych kołnierzy, takich jak ..
Co to jest złączka kołnierzowa?
Złączki kołnierzowe służą do łączenia dwóch lub więcej rur. Każda rura musi mieć kołnierz, który jest wypukłym grzbietem biegnącym wokół zewnętrznego obwodu rury. Wykorzystując śruby, zaciski lub inne elementy złączne, instalatorzy łączą dwa kołnierze przez ściskanie. Zamiast konwencjonalnych złączy gwintowanych, spawania lub lutowania można zastosować złączkę kołnierzową. Niektóre typy kołnierzy są łączone ze spawaniem lub lutowaniem, aby uzyskać mocniejsze połączenie rurowe.
Dzięki funkcji lub wyglądowi można odróżnić różne rodzaje złączek kołnierzowych. Złączki stosowane na bardzo dużych rurach lub przewodach gazowych mają kołnierz o gładkiej powierzchni czołowej i szereg wstępnie wywierconych otworów. Kiedy dwa z tych łączników kołnierzowych są ze sobą połączone, śruby są wkładane w otwory kołnierzy, aby zapewnić solidne, trwałe połączenie. Zastosowania wysokociśnieniowe mogą wykorzystywać złączkę kołnierzową ze zwężającą się szyjką. Ta forma połączenia zwykle wymaga zarówno spawania, jak i skręcania, aby wytrzymać ogromne ciśnienie wywierane przez zawartość rury.
Instalatorzy, którzy muszą dodać złączkę kołnierzową w terenie, mogą wybrać złączkę gwintowaną, która ma gwinty wewnętrzne podobne do tych, które można znaleźć na końcach większości rur. Dzięki temu instalator może po prostu przykręcić złączkę do rury w celu jej zamocowania. Gwintowana złączka ułatwia pracownikom przycinanie rur do dowolnego rozmiaru wymaganego do szybkich napraw, a następnie wytwarzanie gwintów na końcu za pomocą gwintownicy do rur w celu dopasowania kołnierza.
Złączki kołnierzowe w zależności od swojego przeznaczenia mogą mieć kilka profili. Aby połączyć dwie rury pod kątem, kolanka mają zakrzywiony kształt z kołnierzami na obu końcach, co zapewnia bardziej stabilne połączenie. Łącznik kołnierzowy w kształcie trójnika łączy dwie rury w jednym biegu z rurą prostopadłą, natomiast kształtka w kształcie litery Y łączy trzy rury biegnące pod trzema kątami. Niektóre złączki kołnierzowe mogą mieć konfigurację czterokierunkową lub krzyżową, aby umożliwić cztery niezależne rury.
Liczne łączniki kołnierzowe są stosowane w połączeniu ze specjalnymi uszczelkami, aby uniknąć wycieków na połączeniu dwóch rur. Uszczelki te są czasami określane jako „o-ringi” i są wykonane z gumy lub materiałów syntetycznych. Gdy złączki kołnierzowe są produkowane z bardzo precyzyjnymi tolerancjami, a powierzchnia kołnierza jest bardzo gładka, zapobieganie wyciekom może nie wymagać użycia uszczelki. W pewnych okolicznościach zamiast pierścienia uszczelniającego można użyć smaru lub smaru, aby pomóc uszczelnić wszelkie szczeliny między kołnierzami.
