ASME B16.47 obejmuje wartości znamionowe ciśnienia i temperatury, materiały, wymiary, tolerancje, oznakowanie i testowanie kołnierzy rurowych w rozmiarach od NPS 26 do NPS 60.
Obejmuje kołnierze z oznaczeniami klasy znamionowej 75, 150, 300, 400, 600 i 900 z wymaganiami podanymi zarówno w jednostkach SI (metrycznych), jak i zwyczajowych jednostkach amerykańskich, o średnicy
śrub i otworów na śruby w kołnierzu wyrażone w jednostkach calowych.
Niniejsza Norma ogranicza się do
a) kołnierze wykonane z materiałów odlewanych lub kutych.
(b) ślepe kołnierze wykonane z materiałów odlewanych, kutych lub płytowych.
Niniejsza norma zawiera również wymagania i zalecenia dotyczące śrub kołnierzowych, uszczelek kołnierzowych i połączeń kołnierzowych.
ASME B16.47 zapewnia dwie serie wymiarów kołnierzy.
Seria A określa wymiary kołnierzy dla kołnierzy ogólnego zastosowania. Seria B określa wymiary kołnierzy dla kołnierzy kompaktowych, które w większości przypadków mają mniejsze średnice rozstawu śrub niż kołnierze serii A.
Te dwie serie kołnierzy na ogół nie są wymienne. Użytkownik powinien wiedzieć, że niektóre zawory kołnierzowe, sprzęt przykręcony między kołnierzami i sprzęt kołnierzowy mogą być kompatybilne tylko z jedną serią tych kołnierzy.
|
ASME B16.5 |
Norma ASME B16.5 obejmuje kołnierze do rur stalowych i łączniki kołnierzowe od NPS 1/2 do NPS 24 metryczne/calowe w klasie ciśnienia 150 do klasy 2500. Obejmuje wartości znamionowe ciśnienia i temperatury, materiały, wymiary, tolerancje, znakowanie, testy i metody oznaczania otworów pod kołnierze rur i złączki kołnierzowe. |
|
ASME B16.47 |
W przypadku większych rozmiarów norma ASME B16.47 obejmuje wartości znamionowe ciśnienia i temperatury, materiały, wymiary, tolerancje, oznaczenia i badania kołnierzy rurowych w rozmiarach od NPS 26 do NPS 60 oraz w klasach znamionowych 75, 150, 300, 400, 600 i 900. |
|
ASME B16.47 seria A |
ASME B16.47 seria B |
|
Kołnierze MSS SP{0}} są oznaczone jako kołnierze ASME B16.47 serii A |
Kołnierze API 605 są oznaczone jako kołnierze serii B ASME B16.47 |
|
Kołnierze serii A ASME B{0}} są znacznie grubsze, cięższe i mocniejsze niż kołnierze serii B o tym samym rozmiarze i ciśnieniu znamionowym, dzięki czemu mogą wytrzymać większe obciążenia zewnętrzne niż kołnierze serii B. |
Kołnierze ASME B16.47 serii B wymagają więcej, ale mniejszych elementów złącznych (śrub i nakrętek) niż kołnierze serii A i mają mniejszą średnicę koła śrubowego niż kołnierze serii A. |
|
Zarówno normy serii A, jak i serii B definiują kołnierze szyjkowe do spawania i kołnierze ślepe w typie wypukłym (RF), ale tylko seria A definiuje kołnierze typu pierścieniowego (RTJ) od klasy 300 do klasy 900 w ramach tej normy. |
|
|
Z komercyjnego punktu widzenia kołnierze ASME B16.47 serii A są droższe niż kołnierze ASME B16 47 serii B. |
|
|
Większość użytkowników rurociągów lub projektantów może wybrać kołnierze serii A do nowego rurociągu lub wyposażenia. |
Ale jeśli przeprowadzasz remont, wymianę lub projekt rurociągu o znaczeniu niekrytycznym, kołnierze serii B są bardziej popularne. |
Jaka jest różnica między kołnierzami ASME B16.47 i 16.45?
Norma ASME B16.5 obejmuje kołnierze do rur stalowych i łączniki kołnierzowe od NPS 1/2 do NPS 24 metryczne/calowe w klasie ciśnienia 150 do klasy 2500. Obejmuje wartości znamionowe ciśnienia i temperatury, materiały, wymiary, tolerancje, znakowanie, testy i metody oznaczania otworów pod kołnierze rur i złączki kołnierzowe. Dwa bardzo ważne kołnierze, takie jak kołnierz z szyjką spawaną i kołnierze zaślepiające, są bardzo często stosowane w systemach rurociągów. Termin „B16.5” lub „B16 5” jest używany zamiennie i odnosi się do tego samego standardu. Jednak standard ASME B16 5 (ANSI B16 5) obejmuje rozmiar do 24 cali. W przypadku większych rozmiarów norma ASME B16.47 obejmuje wartości znamionowe ciśnienia i temperatury, materiały, wymiary, tolerancje, oznaczenia i badania kołnierzy rurowych w rozmiarach od NPS 26 do NPS 60 oraz w klasach znamionowych 75, 150, 300, 400, 600 i 900.
Wnioski:
Standardowe kołnierze z szyjką spawaną, nasuwane, zaślepione itp. są objęte standardem B16.5 dla rur o średnicy nominalnej do 24". Rozmiary 26" i większe są objęte normą B16.47 serii A lub serii B dla kołnierzy z szyjką spawaną i zaślepkami. Kołnierz serii A jest cięższy, grubszy i droższy, podczas gdy kołnierz serii B ma więcej otworów na śruby i jest lżejszy niż seria A. Kołnierz API605 i kołnierze serii B to to samo.
Zobacz dokumenty poniżej, aby porównać rozmiary kołnierzy w dwóch głównych normach (B16.5 i B16.47)

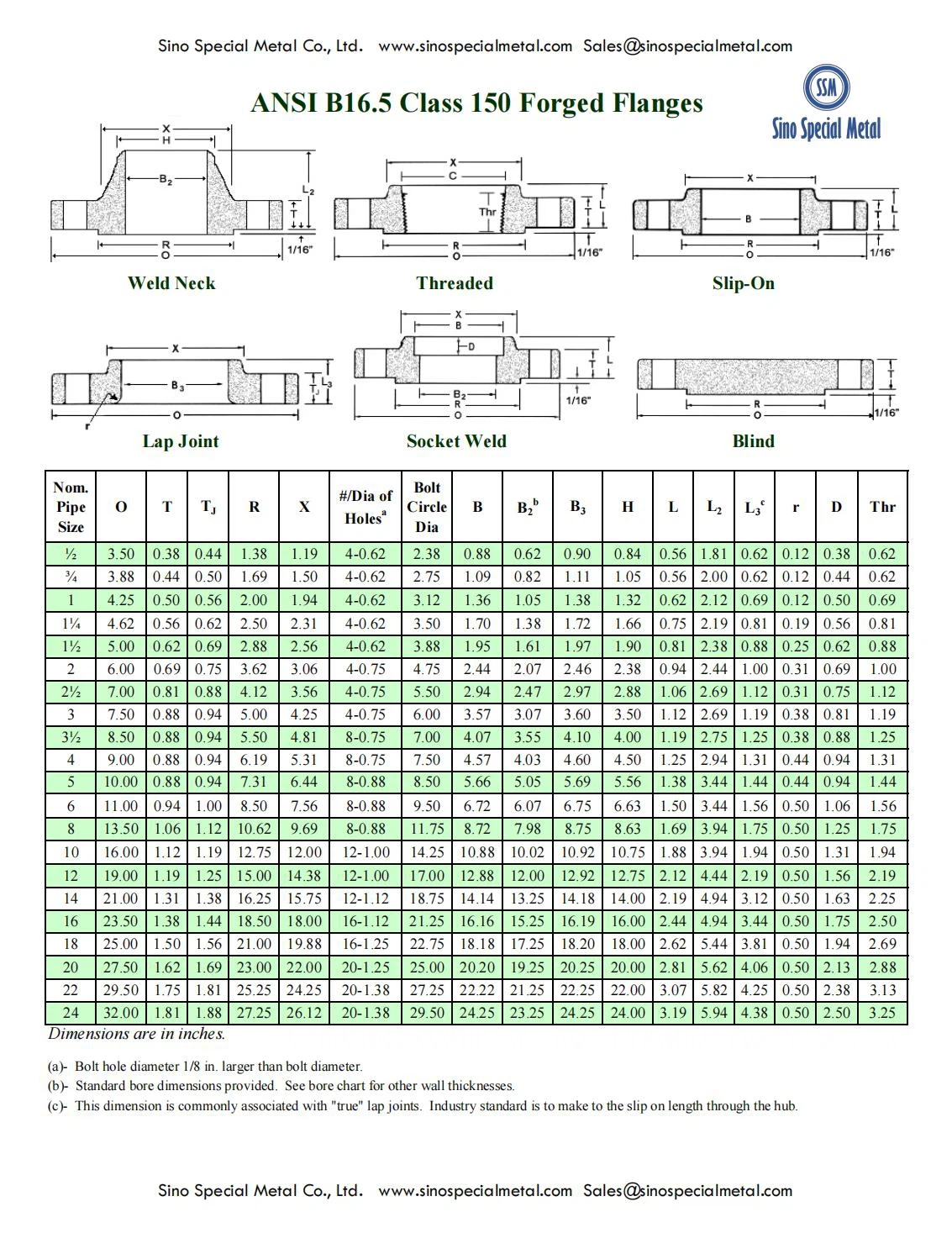

Wymiary kołnierza zgodnie z normą ASME B 16 5 dla 150# spawanego kołnierza szyjnego, kołnierza zaślepiającego, kołnierza Slipon, Socketweld i Lapjoint
Wymiary kołnierza zgodnie z normą ASME B16 47 seria A dla kołnierza spawanego 150# i kołnierza zaślepiającego

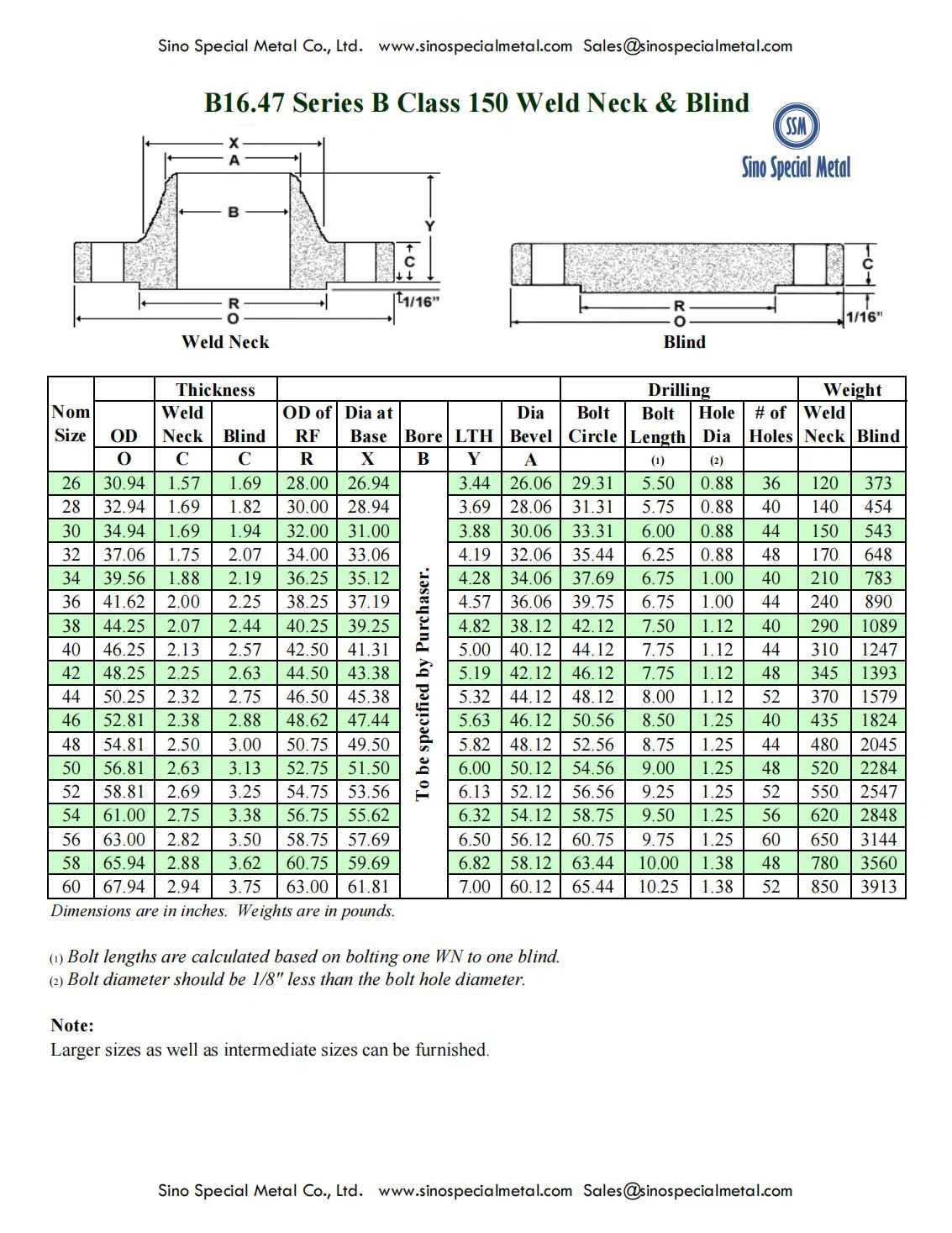

Wymiary kołnierza zgodnie z normą ASME B 16.47 seria B dla szyjki spawanej 150# i kołnierza nieprzelotowego
