Spawany kołnierz szyjkowy (zwany także „spawanym kołnierzem szyjkowym”) jest dobrze rozpoznawalny ze względu na swoją długą stożkową piastę, która zapewnia wytrzymałość mechaniczną (przydatna w przypadku „wyginania się” i „wyginania”). Spawane kołnierze szyjkowe są kołnierzami o wysokiej integralności i są dostępne we wszystkich rozmiarach, we wszystkich typowych typach powierzchni czołowych (płaskie, wypukłe, RTJ) i we wszystkich klasach. Ze względu na wytrzymałość piasty i integralność spoiny ten typ kołnierza dobrze nadaje się do zastosowań w podwyższonej temperaturze i ciśnieniu.
|
|
|
|

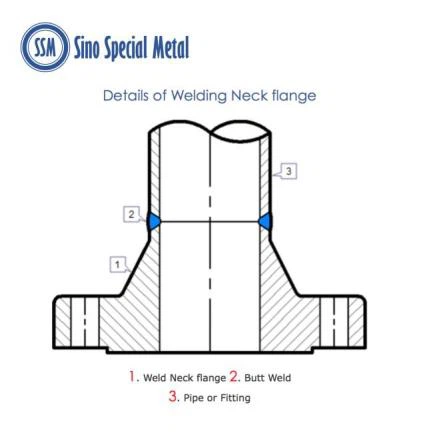

Przekrój poprzeczny kołnierza do spawania: 1. Kołnierz do spawania; 2. Spoina czołowa; 3. Rura lub złączka |
|
Spoina czołowa, znana również jako spoina V lub spoina rowkowa, zapewnia pojedyncze pełne przetopienie spoiny i służy do łączenia kołnierza szyjki spawanej z rurą lub złączką. Pojedyncza pełna penetracja spoiny sprawia, że ten typ kołnierza nadaje się do trudnych warunków pracy, takich jak systemy wysokociśnieniowe, temperatury poniżej zera i podwyższone temperatury. Inne zalety spawanych kołnierzy szyjkowych obejmują:
* Doskonałe rozłożenie naprężeń wzdłuż stożkowej piasty.
* Nieograniczony przepływ z niskim spadkiem ciśnienia na zaworze (mała delta P).
* Wysoka zdolność cyklicznego ładowania.
* Powoduje minimalne turbulencje.
* Niskie wskaźniki erozji.
* Środki do bezpośredniego połączenia z kolankami, trójnikami lub reduktorami.
* W przypadku kołnierzy o większej średnicy jest więcej miejsca na wykonanie badań nieniszczących spoiny (trudne w przypadku niektórych konstrukcji kołnierzy ze względu na położenie spoiny).
* Wysoka odporność na momenty zginające dzięki długiej piaście.
Nieograniczony przepływ i niska turbulencja spawanego kołnierza szyjkowego są związane z niskim spadkiem ciśnienia na kołnierzu; dzieje się tak dlatego, że otwór kołnierza jest taki sam jak otwór rury. Szybkość erozji jest również związana ze spadkiem ciśnienia na kołnierzu, chociaż szybkość erozji zależy w dużym stopniu od tego, co przepływa przez kołnierz.
Ten typ kołnierza ma jedną istotną wadę w porównaniu do innych typów kołnierzy, jest droższy (decydujący czynnik dla większości firm).
Techniki badań nieniszczących (NDT).
Na spawanych kołnierzach szyjkowych można przeprowadzić kontrolę korozji czoła kołnierza za pomocą układu fazowego (technika ultradźwiękowa NDT); wyniki ujawniają wszelkie wewnętrzne uszkodzenia powierzchni uszczelniającej.
Kontrola magnetyczno-proszkowa (MPI), kontrola penetracyjna (DPI), badanie radiograficzne (RT) i/lub badanie ultradźwiękowe (UT) mogą być wykorzystane do sprawdzenia spoiny czołowej.
Standardy ASME
Normy ASME B16.5 i ASME B31.3 określają wymagania dotyczące instalacji, konserwacji i testowania kołnierzy szyjkowych do spawania.
SSM produkuje kołnierze ze wszystkich gatunków materiałów, w tym Hastelloy C276 C22 B2 B3 C2000 X, Inconel600 601 625, Incoloy800 800H 800HT{8}}, Monel400, Alloy 20, Alloy 31, stal nierdzewna duplex S32205 S31803 S32750 904L 254SMO, stal nierdzewna 304 304L 304H 316 316L 316H 316Ti 317 317L 347 347H 310 310H, stal stopowa A182 F5 F9 F11 F12 F22 F91, stal węglowa A694 F42 F52 F65 F70 A105N A350 LF2 LF3, tytan Gr.2 itp.
Standardowa specyfikacja dla kołnierzy z szyjką spawaną
|
